Takels

De basis van elke cleanroomkraan. Schoon, sterk en compact. Elektrisch of handbediend.

Takels vormen het hijsmechanisme van uw cleanroomkraan. Om veilig en efficiënt te kunnen hijsen met zo min mogelijk vervuiling, is een juiste uitvoering essentieel. Onze takels zijn verkrijgbaar in uiteenlopende uitvoeringen. Van schone rvs-kettingtakels tot ijzersterke bandtakels. Elektrisch of handbediend.

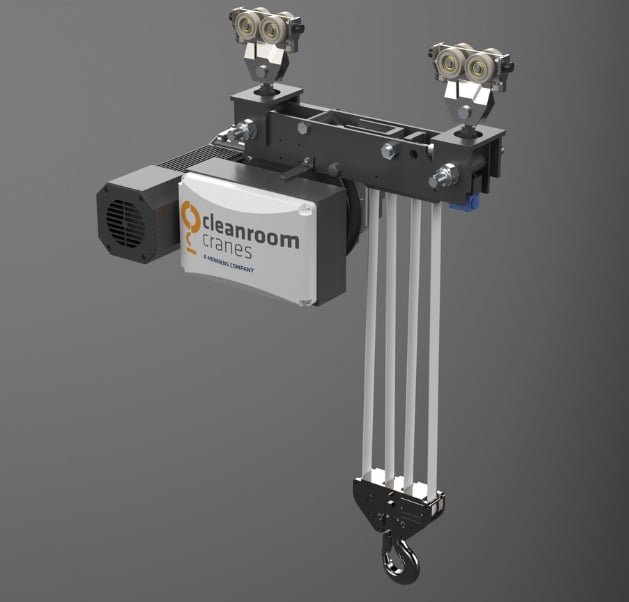

Bandtakel CRH1

Deze universele cleanroom takel heeft een compact ontwerp en een hijscapaciteit van 100 - 2.000 kilogram. De configuratie van de takel vindt plaats op locatie of op afstand. Met een gepoedercoat lichaam en roestvrijstalen 304-componenten is totale hygiëne en niet-ontgassing gegarandeerd. Deze cleanroom takel kan geleverd worden met verschillende opties

  • Anti-corrosie bescherming
  • Vaste ophanging / elektrische loopkat
  • Frequentiegeregeld
  • Op afstand bedienbaar

Specificaties

  • NEN-EN 14644-1
  • ISO 7 cleanrooms
  • WLL: 100 - 2.000 kilogram
  • Hijshoogte: 4,5 - 9 meter (afhankelijk van type takel)
  • Stroomvoorziening: 400V - 3ph - 50 Hz
  • Loopkat met snelheden tussen de 5 – 20 m/min (MS-modus)
  • Overbelastingsbegrenzer (110% van maximale lading)
  • Motorbeveiliging IP 55, insulatieklasse F
  • Verstelbare eindafslagen hoog/laag
  • Laag wattage 48 V control
  • Elektrisch geïsoleerd haakblok

Deze universele cleanroom takel heeft een compact ontwerp en een hijscapaciteit van 100 - 2.000 kilogram. De configuratie van de takel vindt plaats op locatie of op afstand. Met een gepoedercoat lichaam en roestvrijstalen 304-componenten is totale hygiëne en niet-ontgassing gegarandeerd. Deze cleanroom takel kan geleverd worden met verschillende opties

  • Anti-corrosie bescherming
  • Vaste ophanging / elektrische loopkat
  • Frequentiegeregeld
  • Op afstand bedienbaar

Specificaties

  • NEN-EN 14644-1
  • ISO 7 cleanrooms
  • WLL: 100 - 2.000 kilogram
  • Hijshoogte: 4,5 - 9 meter (afhankelijk van type takel)
  • Stroomvoorziening: 400V - 3ph - 50 Hz
  • Loopkat met snelheden tussen de 5 – 20 m/min (MS-modus)
  • Overbelastingsbegrenzer (110% van maximale lading)
  • Motorbeveiliging IP 55, insulatieklasse F
  • Verstelbare eindafslagen hoog/laag
  • Laag wattage 48 V control
  • Elektrisch geïsoleerd haakblok
Lees meer

Bandtakel CRH1-1

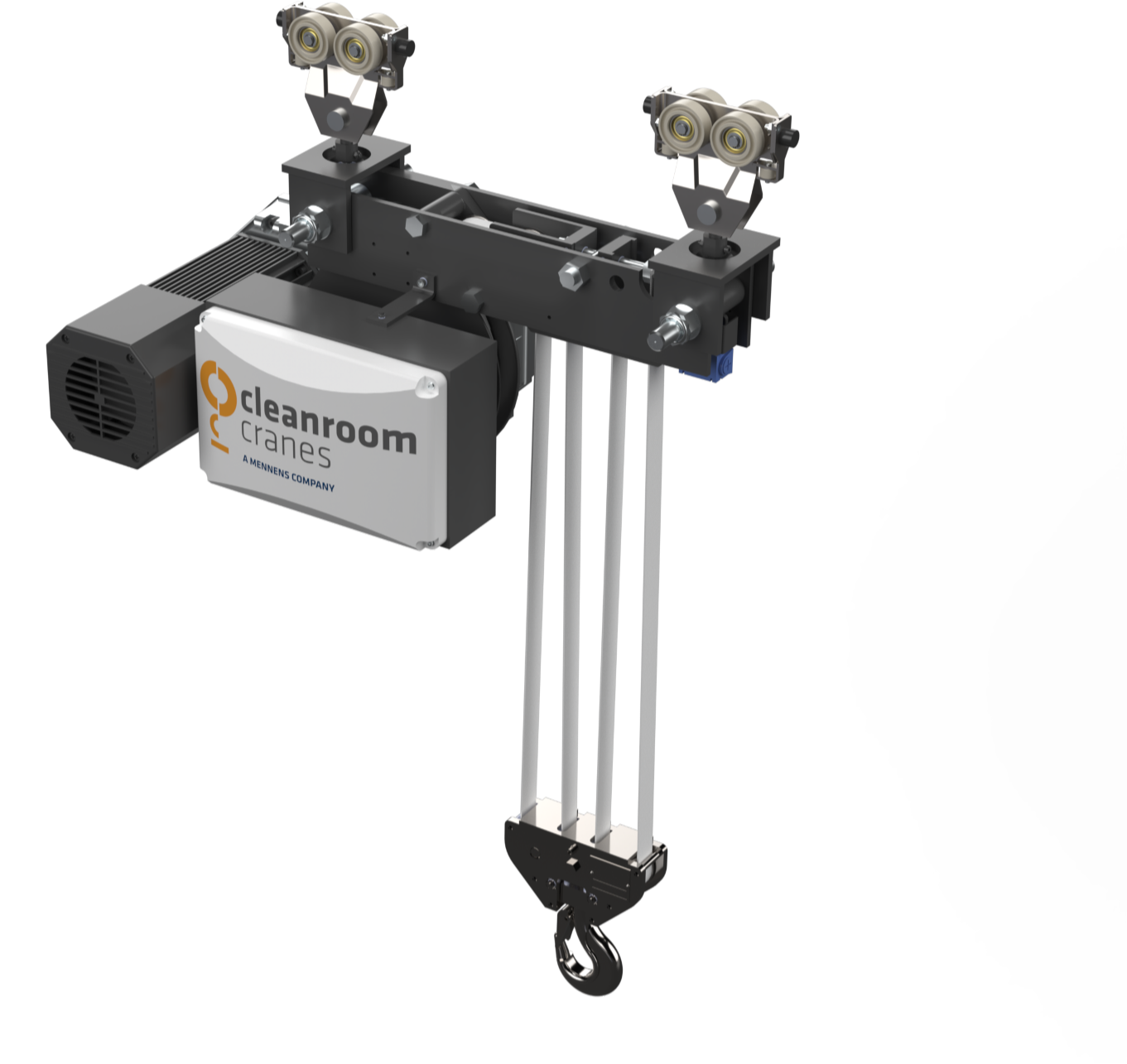

Bandtakel BH2

De BH2 is een multifunctionele bandtakel voor geconditioneerde omgevingen. Met deze bandtakel behaalt u uw gewenste hijskracht en hygiëneniveaus. Deze cleanroom takel kan geleverd worden met verschillende opties:

  • Anti-corrosie bescherming
  • Uitgevoerd met vaste ophanging / elektrische loopkat
  • Frequentiegeregeld
  • Op afstand bedienbaar
  • Explosievrije uitvoering (ATEX)

Specificaties

  • NEN-EN 14644-1
  • ISO 7 cleanrooms
  • WLL: 63 - 2.000 kilogram
  • Hijshoogte: 4,5 - 9 meter (afhankelijk van type takel)
  • Stroomvoorziening: 400V - 3ph - 50 Hz
  • Loopkat met snelheden tussen de 5 – 20 m/min (MS-modus)
  • Overbelastingsbegrenzer (110% van maximale lading)
  • Motorbeveiliging IP 55, insulatieklasse F
  • Verstelbare eindafslagen hoog/laag
  • Laag wattage 48 V control
  • Elektrisch geïsoleerd haakblok

De BH2 is een multifunctionele bandtakel voor geconditioneerde omgevingen. Met deze bandtakel behaalt u uw gewenste hijskracht en hygiëneniveaus. Deze cleanroom takel kan geleverd worden met verschillende opties:

  • Anti-corrosie bescherming
  • Uitgevoerd met vaste ophanging / elektrische loopkat
  • Frequentiegeregeld
  • Op afstand bedienbaar
  • Explosievrije uitvoering (ATEX)

Specificaties

  • NEN-EN 14644-1
  • ISO 7 cleanrooms
  • WLL: 63 - 2.000 kilogram
  • Hijshoogte: 4,5 - 9 meter (afhankelijk van type takel)
  • Stroomvoorziening: 400V - 3ph - 50 Hz
  • Loopkat met snelheden tussen de 5 – 20 m/min (MS-modus)
  • Overbelastingsbegrenzer (110% van maximale lading)
  • Motorbeveiliging IP 55, insulatieklasse F
  • Verstelbare eindafslagen hoog/laag
  • Laag wattage 48 V control
  • Elektrisch geïsoleerd haakblok
Lees meer

Bandtakel BH2

Bandtakel BH5 / BH10

Een multifunctionele bandtakel voor geconditioneerde omgevingen. Met deze bandtakel behaalt u uw gewenste hijskracht en hygiëneniveaus. Deze cleanroom takel kan geleverd worden met verschillende opties:

  • Anti-corrosie bescherming
  • Explosievrije uitvoering (ATEX)
  • Vaste ophanging / elektrische loopkat
  • Rvs haak / blok
  • Frequentiegeregeld
  • Op afstand bedienbaar

Specificaties

  • Geschikt voor NEN-EN 14644-1: ISO 5 - 8 cleanrooms
  • Verkrijgbaar in WLL: 2.000 – 6.300 kg of 8.000 – 10.000 kg
  • Hijshoogte: 5 - 8 meter (afhankelijk van type takel)
  • Stroomvoorziening: 400V - 3ph - 50 Hz
  • Overbelastingsbegrenzer (110% van maximale lading)
  • Motorbeveiliging: IP 55, insulatieklasse F
  • Verstelbare eindafslagen hoog/laag
  • Laag wattage 48 V control
  • Elektrisch geïsoleerd haakblok

Een multifunctionele bandtakel voor geconditioneerde omgevingen. Met deze bandtakel behaalt u uw gewenste hijskracht en hygiëneniveaus. Deze cleanroom takel kan geleverd worden met verschillende opties:

  • Anti-corrosie bescherming
  • Explosievrije uitvoering (ATEX)
  • Vaste ophanging / elektrische loopkat
  • Rvs haak / blok
  • Frequentiegeregeld
  • Op afstand bedienbaar

Specificaties

  • Geschikt voor NEN-EN 14644-1: ISO 5 - 8 cleanrooms
  • Verkrijgbaar in WLL: 2.000 – 6.300 kg of 8.000 – 10.000 kg
  • Hijshoogte: 5 - 8 meter (afhankelijk van type takel)
  • Stroomvoorziening: 400V - 3ph - 50 Hz
  • Overbelastingsbegrenzer (110% van maximale lading)
  • Motorbeveiliging: IP 55, insulatieklasse F
  • Verstelbare eindafslagen hoog/laag
  • Laag wattage 48 V control
  • Elektrisch geïsoleerd haakblok
Lees meer

Bandtakel BH5  BH10

Touwtakel FRH5 / FRH10

Een multifunctionele touwtakel voor geconditioneerde omgevingen. Met deze touwtakel behaalt u uw gewenste hijskracht en hygiëneniveaus. Deze cleanroom takel kan geleverd worden in verschillende modellen met verschillende opties:

  • Anti-corrosie bescherming
  • Vaste ophanging / elektrische loopkat
  • Standaard haak, ook verkrijgbaar in rvs
  • Frequentiegeregeld
  • Op afstand bedienbaar

Specificaties

  • Geschikt voor NEN-EN 14644-1: ISO 6 - 8 cleanrooms
  • Verkrijgbaar in WLL: 1.250 – 20.000 kg
  • Hijshoogte: 4,5 – 36 meter (afhankelijk van type takel)
  • Stroomvoorziening: 400V - 3ph - 50 Hz
  • Voorzien van anti-slingertechnologie
  • Overbelastingsbegrenzer (110% van maximale lading)
  • Verstelbare eindafslagen hoog/laag
  • Laag wattage 48 V control
  • Elektrisch geïsoleerd haakblok
  • Touw van Dyneema

Een multifunctionele touwtakel voor geconditioneerde omgevingen. Met deze touwtakel behaalt u uw gewenste hijskracht en hygiëneniveaus. Deze cleanroom takel kan geleverd worden in verschillende modellen met verschillende opties:

  • Anti-corrosie bescherming
  • Vaste ophanging / elektrische loopkat
  • Standaard haak, ook verkrijgbaar in rvs
  • Frequentiegeregeld
  • Op afstand bedienbaar

Specificaties

  • Geschikt voor NEN-EN 14644-1: ISO 6 - 8 cleanrooms
  • Verkrijgbaar in WLL: 1.250 – 20.000 kg
  • Hijshoogte: 4,5 – 36 meter (afhankelijk van type takel)
  • Stroomvoorziening: 400V - 3ph - 50 Hz
  • Voorzien van anti-slingertechnologie
  • Overbelastingsbegrenzer (110% van maximale lading)
  • Verstelbare eindafslagen hoog/laag
  • Laag wattage 48 V control
  • Elektrisch geïsoleerd haakblok
  • Touw van Dyneema
Lees meer

Touwtakel FRH5 _ FRH10

Elektrische kettingtakel

De elektrische kettingtakel Eurochain VR Inox is uiterst geschikt voor geconditioneerde omgevingen in de voedingsmiddelenindustrie en de farmaceutische industrie. Deze kettingtakel heeft een werklast tussen de 63 en 3.200 kilogram. Het hefsysteem heeft een dubbele snelheid en een nieuw hijsmoerconcept met tussentanden. Dit zorgt voor de perfecte kettingaandrijving.

Specificaties

  • WLL van max. 3.200 kilogram
  • Rvs hijsketting
  • Koppelbegrenzer
  • Standaard hijshoogte van 3 meter, andere hijshoogtes beschikbaar
  • Hijsen met twee snelheden
  • Hijsmotorbeveiliging: IP 55
  • Ontkoppelbare commandokabel
  • 2-knops afstandsbediening op vaste takel of duwstuurwagen
  • 4-knops afstandsbediening op takel gekoppeld aan elektrische stuurwagen

De elektrische kettingtakel Eurochain VR Inox is uiterst geschikt voor geconditioneerde omgevingen in de voedingsmiddelenindustrie en de farmaceutische industrie. Deze kettingtakel heeft een werklast tussen de 63 en 3.200 kilogram. Het hefsysteem heeft een dubbele snelheid en een nieuw hijsmoerconcept met tussentanden. Dit zorgt voor de perfecte kettingaandrijving.

Specificaties

  • WLL van max. 3.200 kilogram
  • Rvs hijsketting
  • Koppelbegrenzer
  • Standaard hijshoogte van 3 meter, andere hijshoogtes beschikbaar
  • Hijsen met twee snelheden
  • Hijsmotorbeveiliging: IP 55
  • Ontkoppelbare commandokabel
  • 2-knops afstandsbediening op vaste takel of duwstuurwagen
  • 4-knops afstandsbediening op takel gekoppeld aan elektrische stuurwagen
Lees meer

Elektrische kettingtakel

PIH/H100 Handtakel

De PIH/H100 cleanroom handkettingtakel is een robuuste takel die geschikt is voor gebruik in cleanrooms

Specificaties:

  • 3.5 meters lifting height (max. between top and bottom hook)
  • Available in other lifting and operational heights
  • By using Stainless steel load- and hand chain, they can be used in food industry.
  • Cover chrome-plated
  • Side plates nickel plated
  • Top and bottom hooks nickel plated and safety latches
  • Nuts and base discs of stainless steel
  • Hand chain made of stainless steel
  • Load chain nickel plated
  • Number of falls

De PIH/H100 cleanroom handkettingtakel is een robuuste takel die geschikt is voor gebruik in cleanrooms

Specificaties:

  • 3.5 meters lifting height (max. between top and bottom hook)
  • Available in other lifting and operational heights
  • By using Stainless steel load- and hand chain, they can be used in food industry.
  • Cover chrome-plated
  • Side plates nickel plated
  • Top and bottom hooks nickel plated and safety latches
  • Nuts and base discs of stainless steel
  • Hand chain made of stainless steel
  • Load chain nickel plated
  • Number of falls
Lees meer

PIHH100 Handtakel

Dyneema-band: rekvast, ijzersterk en voorspelbaar

Voor onze cleanroomkranen maken we vaak gebruik van Dyneema-bandtakels. Dyneema bestaat uit ijzersterke, lange en lichtgewicht kunststofvezels. Dit maakt de band zeer rekvast: u kunt vertrouwen op een continu identiek hijskarakteristiek voor uw proces, gedurende de volledige levensduur van de band.

Dyneema kenmerkt zich door een glad oppervlak en een ongekend lage wrijvingscoëfficiënt. Hierdoor ondervindt de band nauwelijks slijtage en verspreidt deze slechts een minimaal aantal deeltjes. Smeren voor onderhoud is niet nodig.

Toepassing van de Dyneema-band werkt ruimtebesparend: omdat de lichtgewicht en relatief dunne band strak is in te scheren in de kraanconstructie, verkleint dit de dimensionering van de constructie als geheel.

Uw voordelen

Met de takel verplaatst u een last verticaal. Tijdens het hijsen is het zaak dat de takel zo min mogelijk deeltjes uitstoot.

Elektrisch of handbediend

Of u nu kiest voor elektrische aansturing of handbediening: u blijft ‘in control’.

Conform ISO

Cleanroom Cranes produceert de takel conform de geldende normen en ISO-classificatie.

Veilig en schoon

De takels gaan vervuiling zoveel mogelijk tegen. Minimale uitdamping van stoffen.

Elektrisch of handbediend

Of u nu kiest voor elektrische aansturing of handbediening: u blijft ‘in control’.

Conform ISO

Cleanroom Cranes produceert de takel conform de geldende normen en ISO-classificatie.

Veilig en schoon

De takels gaan vervuiling zoveel mogelijk tegen. Minimale uitdamping van stoffen.

Industrieën

  • Halfgeleiderindustrie
Semicon-1

Halfgeleiderindustrie

Verplaats uw zware apparatuur voor de fabricage van halfgeleiders nauwkeurig, veilig en efficiënt. Positioneer lichte componenten op exact de juiste plek. Terwijl de uitstoot van het aantal deeltjes beperkt blijft tot een absoluut minimum.

Met ruim 25 jaar ervaring in de halfgeleiderindustrie kunt u rekenen op een hijsmiddel dat voldoet aan alle eisen.

Lees meer
High tech-1

Hightech

Levert uw onderneming componenten of onderdelen met ‘Cleanliness Grade’ 4 of 2? Wij ontwerpen uw hijsmiddel zodanig dat uw productieproces voldoet aan de vaak zeer hoge eisen van uw partner(s) en specificaties die zij stellen.

Tegelijkertijd versnelt u met een cleanroomkraan uw proces. U creëert meer efficiency en behaalt meer rendement.

Lees meer
Food industry branche block

Voedingsindustrie

In de voedingsmiddelenindustrie draait alles om voedselveiligheid. Minimaliseer het risico op mogelijke micro-organismevorming en vervuiling met onze hygiënische cleanroomkranen

Onze kranen helpen u te voldoen aan wet- en regelgeving, inclusief de sectorale hygiënecodes zoals gesteld door o.a. de NVWA.

Lees meer
Biotechnologie-1

Biotechnologie

Processen in de farmaceutische en medische biotechnologie vragen om zo min mogelijk vervuiling. Het voorkomen van contaminatie is prioriteit. Procesbetrouwbaarheid en productveiligheid zijn net zo belangrijk.

Onze cleanroomkranen dragen bij aan een veilige en traceerbare procesgang met tot in detail instelbare parameters. Ze zijn minimaal-verontreinigend en voorkomen het risico op micro-organismevorming.

Lees meer
Battery-1

Batterij-industrie

Voor de fabricage van batterijen zijn reinheid en veiligheid cruciaal. Met een cleanroom-hijskraan stroomlijnt u het productieproces, terwijl u zeker bent van minimale spreiding van contaminatie.

Keuzes in het ontwerp gaan spreiding van deeltjes zoals stof en insluiting van verontreiniging zoveel mogelijk tegen. Ook is het mogelijk om met de juiste keuze aan materialen uw hijsequipment explosion proof te maken.

Lees meer
Ruimtevaart

Ruimtevaart

Positioneer en verplaats objecten voor de ruimtevaart zorgvuldig en adequaat. Een niet-verontreinigend, nauwkeurig hijsmiddel vormt hierbij een onmisbaar hulpmiddel.

Onze hijsoplossingen zijn veilig voor de ontwikkeling van de meest delicate componenten, zoals satellietonderdelen, robotarmen of zonneschermen.

Lees meer
Luchtvaart-1

Luchtvaart

Hijs kritische onderdelen en componenten voor de luchtvaart met uiterste precisie en minimale vervuiling. Zodat elk detail klopt.

Onze cleanroomkranen zijn nauwkeurig en laten geen stof, vloeistof- en verfdeeltjes achter. Zo dragen de kranen belangrijk bij aan de betrouwbaarheid van o.a. instrumenten en motoren.



Lees meer

De expertises van Cleanroom Cranes

Engineering

Engineering

Meer dan 25 jaar ervaring

Maatwerk

Maatwerk

Een hijskraan die naadloos past in uw werkomgeving

Testen

Testen

Voor een vlekkeloze en soepele werking van uw cleanroom kraan

Training

Training

Uw medewerkers leren de kraan veilig te bedienen

Service

Service

24/7 wereldwijde service

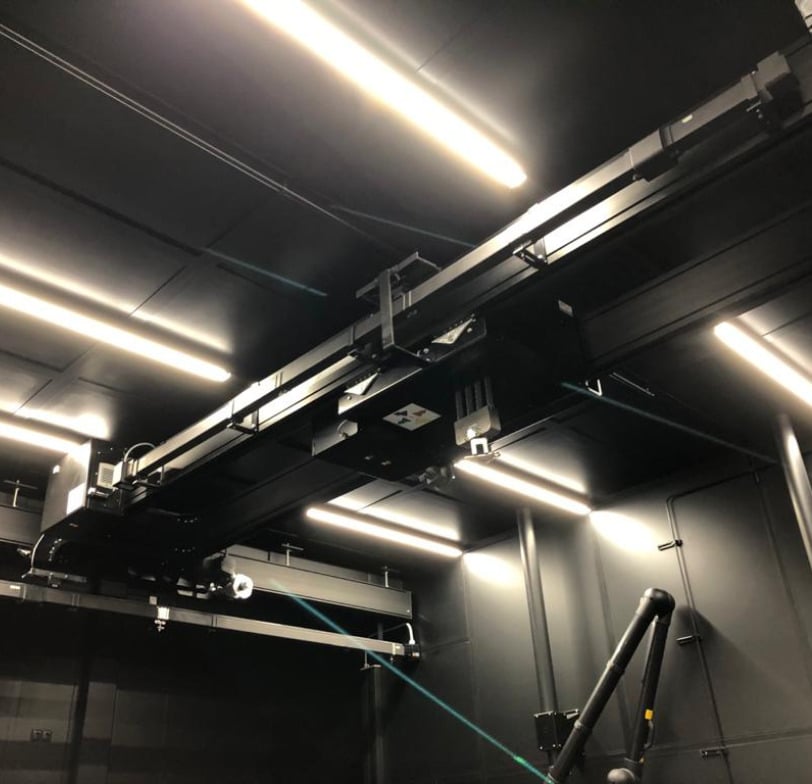

Innovatief maatwerk levert TNO unieke Cleanroom

“Dankzij de vakkundigheid van de monteurs is alles vlekkeloos verlopen.”

Teun Brussee
Projectmedewerker Techniek bij TNO

TNO zocht voor een nieuwe cleanroom een hijsvoorziening om een kostbaar testobject in een vacuümketel te hijsen.

Er bleken twee bovenloopkranen nodig. “De plaatsing van de constructie en het inhangen van de kranen was precisiewerk. De vrije ruimte tot aan het plafond bedraagt slecht enkele millimeters.”

Lees meer
Klantcase TNO

Waardevolle inzichten

Lees onze whitepapers

Veel gestelde vragen

FAQ 674 x 568 (1)

Waarom een speciale hijskraan in uw cleanroom / controlled environment?

In uw cleanroom of controlled environment draait alles om reinheid, precisie en veiligheid. Een cleanroomkraan voldoet aantoonbaar aan de geldende ISO-classificatie, industriestandaarden en wet- en regelgeving. Een conventionele (industriële) hijsinstallatie voldoet niet. De inzet hiervan vergroot de kans op contaminatie. Daarbij functioneert een conventionele hijsinstallatie onvoldoende nauwkeurig voor toepassing in een cleanroom of controlled environment.

Wat is er speciaal aan onze kranen?

Onze cleanroomkranen zijn ontworpen om nauwkeurig en veilig te hijsen met geen tot uiterst minimale spreiding van contaminatie. Ze zijn vervaardigd uit A-klasse componenten. Aan elk detail is gedacht. Van de juiste uitvoering van de takel tot aan de afscherming van kabels en elektrische componenten.

Waarom is een hijskraan voor cleanrooms / controlled environments kostbaarder dan een standaard industriële hijskraan?

Een cleanroomkraan om een speciaal ontwerp en materiaalgebruik dat afwijkt van een conventionele hijskraan. Zo zijn onze kranen grotendeels gemaakt van rvs. Dit is kostbaarder dan staal. Rvs is sterk en laat geen tot uiterst weinig deeltjes achter.

Veel gebruikte ontwerptoepassingen zijn o.a. specifiek ontwikkelde poedercoatings en materialen en stoffen die niet of nauwelijks uitgassen (bijvoorbeeld speciale adhesiven voor informatiestickers). We beschikken over een eigen R&D-afdeling.

We rusten uw cleanroomkraan volledig toe op uw proces, de beschikbare ruimte, de geldende ISO-classificatie en branchespecifieke eisen. Elke cleanroomkraan is ontworpen op maat.

Hoe controleren we of een hijskraan schoon is?

Voor levering valideert een onafhankelijk expert in contamination control de kraan in een cleanroom of geconditioneerde omgeving. Met een speciale ‘laser partikel teller’ bepaalt de expert het aantal deeltjes dat zich in de lucht bevindt. Deze ‘teller’ zuigt lucht aan en meet zo de emissie van de kraan. De meting plaats die laat zien hoe veel deeltjes vrijkomen tijdens de diverse bedrijfsstadia van de kraan.

Kunt u uw vraag niet vinden? Neem contact op via onderstaand formulier of stuur ons een e-mail

FAQ 674 x 568 (1)

Laat u adviseren

Onze experts staan voor u klaar.

Contact image 414x414 (1)

Maatwerk nodig?

Contact image 414x414 (1)

Mennens Cleanroom Cranes B.V.

Achtseweg Zuid 161
5651 GW Eindhoven
Nederland
T +31(0)88 425 83 00
sales@cleanroomcranes.nl
www.cleanroomcranes.nl
