De V-van-validatie laat zien waarom hijsvoorzieningen geen bijzaak zijn

Waar hijsvoorzieningen vaak buiten beeld blijven

Hijsoplossingen zoals cleanroomkranen worden in veel projecten pas concreet wanneer de ruimte al is gedefinieerd en installaties grotendeels vastliggen. In de V-structuur vallen ze dan impliciet onder detailontwerp of zelfs onder realisatie.

In de ontwerpfase ligt de focus vaak primair op de eisen van de ruimte zelf: luchtstromen, classificatie, bouwkundige detaillering en installatietechniek. Pas later wordt expliciet gekeken naar het proces dat in de cleanroom plaatsvindt en naar de apparatuur en ondersteunende middelen die daarvoor nodig zijn.

Dat is begrijpelijk. Tegelijkertijd vraagt een succesvol en betrouwbaar proces om meer dan alleen een goed ontworpen ruimte. De middelen die het proces ondersteunen moeten óók geschikt zijn voor cleanroomtoepassingen en bijdragen aan het borgen van de gestelde eisen.

Een hijsvoorziening is daarmee geen losstaand hulpmiddel, maar onderdeel van het proces. Zij moet reinheid, stabiliteit en gecontroleerde beweging ondersteunen zonder de cleanroomcondities te verstoren.

Wanneer deze functionele rol niet expliciet wordt meegenomen in het functioneel ontwerp, verschuift de discussie naar de uitvoeringsfase. In de V-structuur belandt de hijsoplossing dan onder detailontwerp of realisatie, terwijl de invloed zich uitstrekt tot aan installatie-, operationele- en prestatiekwalificatie.

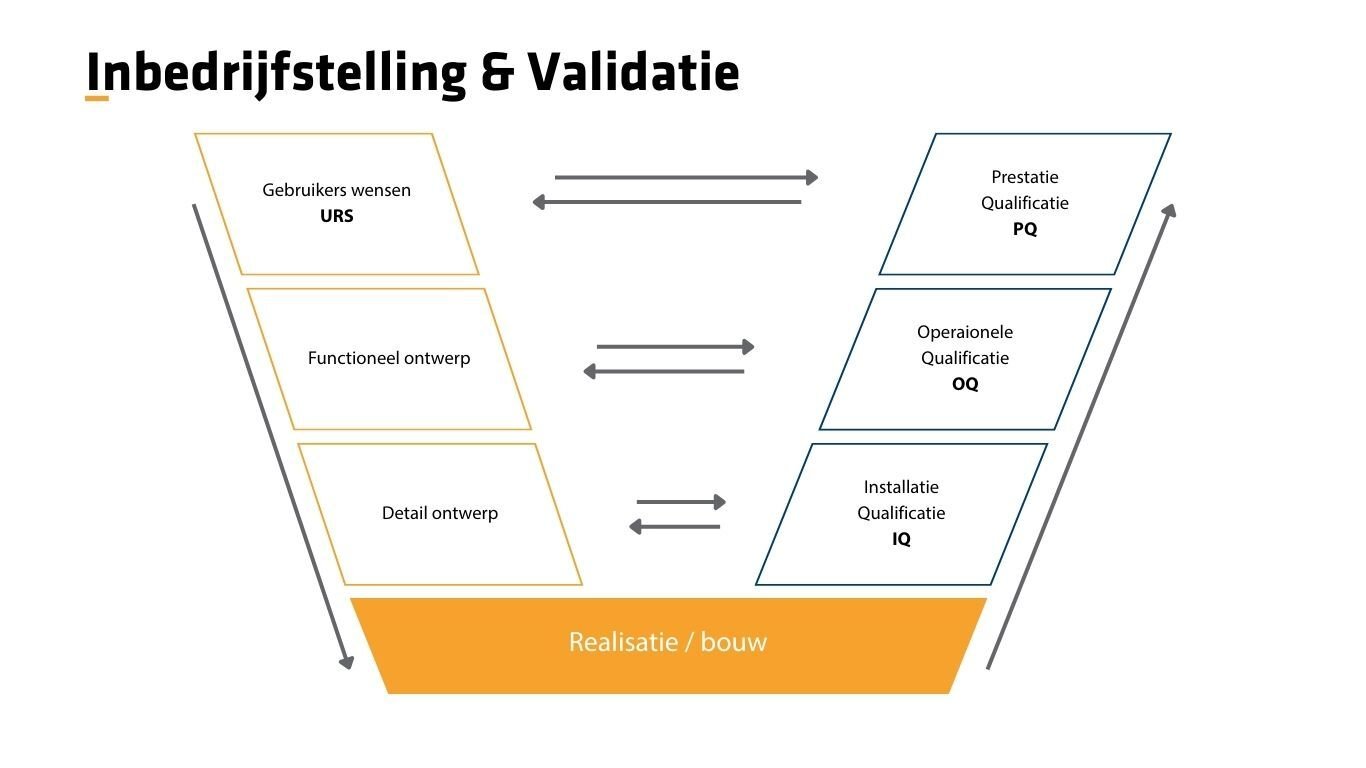

De logische positie van cleanroomkranen in de V-structuur

Kijkend naar het model ligt de natuurlijke positie van hijsvoorzieningen aan de linkerzijde van de V, bij het functioneel ontwerp. Niet pas bij realisatie, maar op het moment dat procesvereisten worden vertaald naar ontwerpcriteria.

In deze fase worden onder andere de volgende vragen relevant:
•  Welke lasten moeten veilig en reproduceerbaar worden verplaatst?
•  Met welke frequentie vinden hijsbewegingen plaats binnen het proces?
•  Welke invloed mogen bewegingen hebben op reinheid, trillingen en processtabiliteit?
•  Hoe wordt onderhoud uitgevoerd zonder verstoring van de cleanroomomgeving?

Door deze aspecten vroegtijdig te definiëren, worden hijsvoorzieningen onderdeel van de functionele eisen. Daarmee worden ze ook toetsbaar tijdens IQ en OQ, en uiteindelijk tijdens PQ wanneer het proces onder reële omstandigheden wordt gevalideerd.

Praktijkscenario: validatie begint bij ruimtelijke keuzes

In een cleanroomproject voor hightech assemblage werd in een laat stadium vastgesteld dat zware modules periodiek boven kritische werkplekken moesten worden gepositioneerd. De beschikbare plafondhoogte en draagconstructie bleken onvoldoende voor de benodigde kraanconfiguratie.

Dit leidde tot aanpassing van de draagconstructie en aanvullende risicoanalyses, met gevolgen voor planning en documentatie binnen commissioning en kwalificatie. Wanneer de hijsfunctie al als onderdeel van de URS en het functioneel ontwerp was gedefinieerd, had deze afweging plaatsgevonden vóór detailontwerp en bouw.

Ontwerpkeuzes bepalen het verloop van kwalificatie

De V-van-validatie is meer dan een schema voor QA. Het is een hulpmiddel om technische functies op het juiste moment in het project te positioneren.
Door hijsvoorzieningen al in het functioneel ontwerp mee te nemen, ontstaat samenhang tussen ontwerp, commissioning en kwalificatie. Dat vergroot de voorspelbaarheid van validatie en beperkt technische verrassingen tijdens realisatie.

 Bespreek hoe hijsvoorzieningen binnen jouw V-van-validatiestructuur passen. Neem contact op via het formulier onderaan de pagina.
