Kraanbaanconstructie, kraan en katwerk met takel: het verschil helder uitgelegd

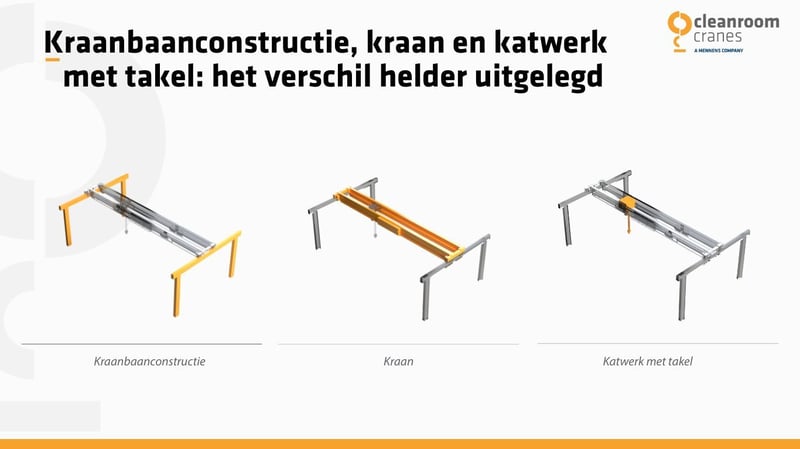

NL uitleg kraansamenstelling



Een cleanroomkraan lijkt op het eerste gezicht één geheel, maar bestaat uit meerdere samenwerkende onderdelen. De belangrijkste daarvan zijn de kraanbaanconstructie, kraan en katwerk met takel.

Samen vormen zij de kraansamenstelling, die ervoor zorgt dat lasten gecontroleerd, schoon en met hoge precisie kunnen worden verplaatst. In sectoren zoals hightechproductie, farmacie en medische apparatuur is dit samenspel essentieel, omdat elke beweging stofvrij en volledig onder controle moet verlopen.

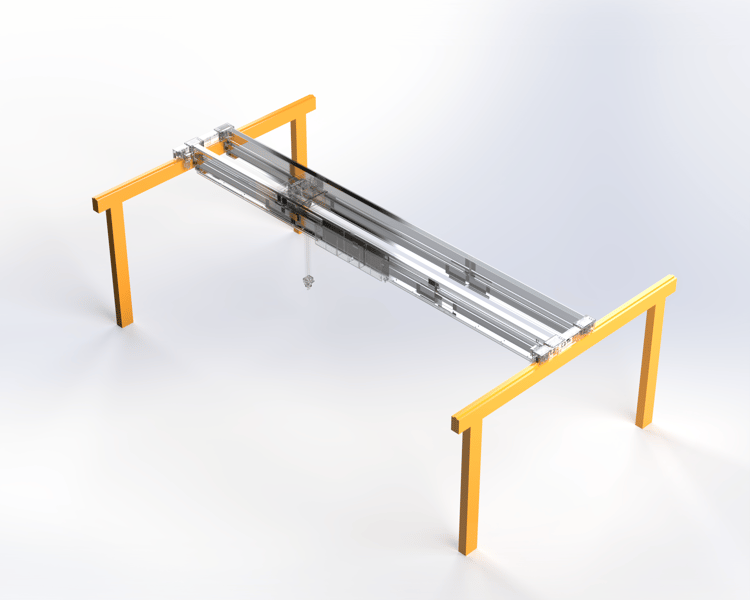

The crane track

De kraanbaanconstructie

De kraanbaan vormt het vaste traject waarover de kraansamenstelling beweegt. Dit railsysteem is geïntegreerd in de constructie van het gebouw en bepaalt de richting en uitlijning van de beweging.

De kraanbaanconstructie zorgt voor een stabiele basis waarop de kraan kan rijden. De nauwkeurigheid en stijfheid van deze baan zijn bepalend voor een betrouwbare werking van het geheel. Een goed uitgelijnde kraanbaanconstructie voorkomt scheefloop of overmatige belasting en draagt zo bij aan de precisie en levensduur van het systeem.





De kraan

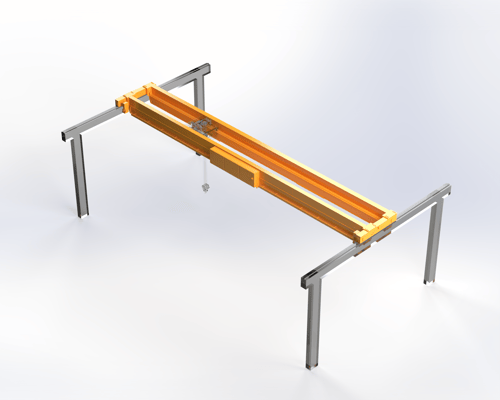

The crane

De kraan verbindt beide zijden van de kraanbaanconstructie via wielkasten. Hiermee beweegt de kraan over de constructie, terwijl het katwerk met takel en de last worden gedragen. Deze draagbalken verdelen de krachten gelijkmatig over de constructie en vormen het hart van de kraansamenstelling.

In cleanroomtoepassingen wordt de kraan meestal uitgevoerd in gelakt staal zodat dit optimaal in een cleanroom aansluit. Het gladde, gesloten oppervlak voorkomt dat stof of deeltjes zich hechten, waardoor de werking stabiel en schoon blijft, ook bij langdurig gebruik in een ISO-geclassificeerde omgeving.

De vorm en afwerking van de kraan zijn afgestemd op de vereiste overspanning en precisie. Deze eigenschappen zorgen voor een stabiele basis waarop de trolley zich gecontroleerd kan verplaatsen, zonder vervorming of trillingen die de nauwkeurigheid beïnvloeden.

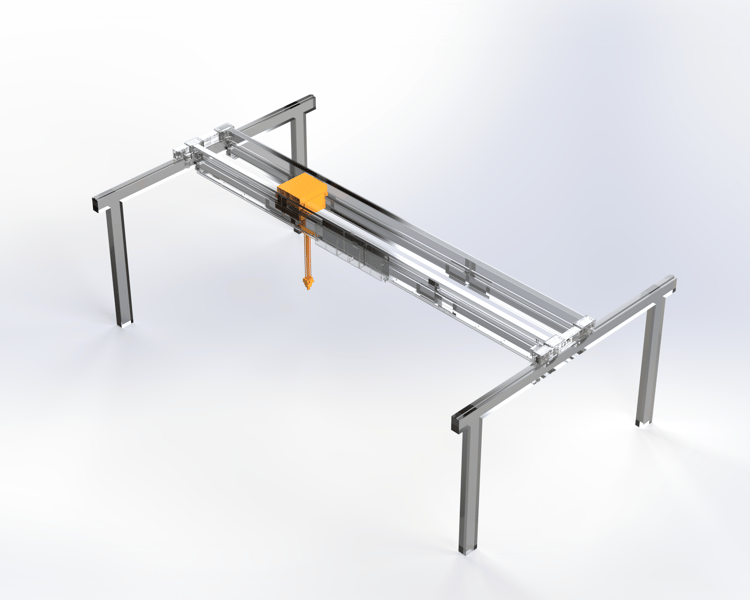

The trolley with hoist

Het katwerk met takel

Het katwerk vormt het bewegende onderdeel dat tussen de kraan rijdt. Dit deel draagt de takel en voert de daadwerkelijke hijsbeweging uit. Door over de kraan te bewegen, kan het katwerk de last nauwkeurig positioneren binnen het werkgebied van de kraan.

In cleanroomtoepassingen is het katwerk ontworpen voor nauwkeurige en controleerbare bewegingen. De loopwielen en lagers zorgen voor een gelijkmatige loop, zodat lasten veilig en precies kunnen worden gehesen en neergezet. De gladde, gesloten afwerking voorkomt dat stof of deeltjes zich hechten en ondersteunt een schone werking binnen een gecontroleerde omgeving.

Eén systeem, drie functies

Kraanbaanconstructie, kraan en katwerk met takel vormen samen de kraansamenstelling; het geheel dat de beweging en het hijsen in een cleanroom mogelijk maakt. Elk onderdeel heeft een eigen functie, maar pas in combinatie ontstaat een systeem dat lasten gecontroleerd, schoon en met hoge precisie kan verplaatsen.

Het kennen van deze functies helpt om de opbouw van een cleanroomkraan beter te begrijpen en laat zien waarom een zorgvuldige afstemming tussen de onderdelen zo belangrijk is. Alleen wanneer de kraanbaan stabiel is, de liggers nauwkeurig zijn uitgelijnd en de trolley betrouwbaar beweegt, blijft het hijsproces consistent en vrij van vervuiling.

Bij Mennens Cleanroom Cranes worden de kraansamenstelling en alle afzonderlijke componenten ontwikkeld met oog voor precisie, reinigbaarheid en duurzaamheid. Zo ontstaat een hijsoplossing die voldoet aan de eisen van gecontroleerde omgevingen binnen sectoren als hightechproductie, farmacie en medische technologie.

Meer weten over hoe kraansamenstellingen worden ontworpen voor gecontroleerde omgevingen?

Bekijk onze cleanroomkraanoplossingen of neem contact op met een van onze specialisten voor technisch advies.

Veelgestelde vragen

Wat is het verschil tussen een kraanbaanconstructie, een kraan en het katwerk?

De kraanbaanconstructie vormt het vaste traject waarover de kraansamenstelling rijdt. De kraan verbinden beide zijden van de baan en dragen het katwerk. Het katwerk met takel voert het hijsen uit en verplaatst de last binnen het werkgebied.



Waarvoor wordt een cleanroomkraan gebruikt?

Een cleanroomkraan wordt ingezet om lasten te tillen en te verplaatsen in omgevingen waar absolute reinheid en precisie vereist zijn, zoals bij hightechproductie, farmaceutische processen en medische assemblage.



Kunnen de onderdelen ook afzonderlijk worden geleverd of aangepast?

Ja, dat is mogelijk. In nieuwe cleanrooms worden de onderdelen meestal als één geheel ontworpen, maar bij bestaande installaties kunnen ook losse componenten worden vervangen of aangepast, zolang de technische en reinheidseisen behouden blijven.
